암레스 도어 클로저(JANUS-1000 시리즈) (교체형) More Wonderful, More Comfortable

암레스 도어 클로저(JANUS-1000 시리즈) (교체형)

교체형
Door Closer
설치 동영상

교체형
Door Closer
설치 설명

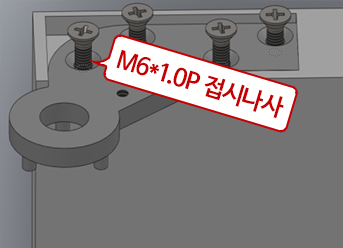

  • 설치1단계
    01

    문 상부 힌지를 당사 전용힌지로 교체하여 M6*1.0P(4EA)접시나사를 이용하여 보강판에 문 상부 힌지를 수평이 되게 고정 시킨다.

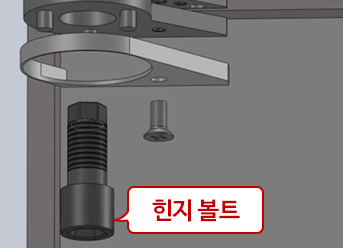

  • 설치2단계
    02

    ① 문짝 상부힌지에 커버를 끼우고 M5*8 접시나사로 고정한다.
    ② 힌지 볼트를 끼운다.

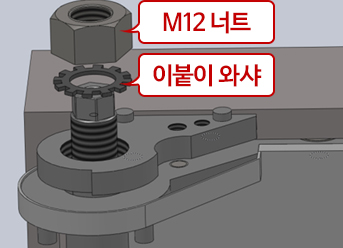

  • 설치3단계
    03

    이붙이 와샤를 삽입하고 M12 너트를 손으로 조인다.

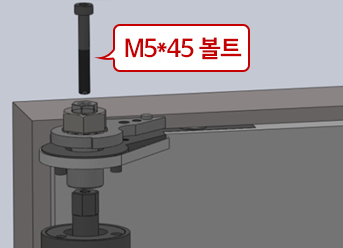

  • 설치4단계
    04

    문상부 힌지의 핀(3EA)와 제품 홀이 맞도록 끼우고, M5*45 볼트를 잠근다. (완전 삽입 후 1회전 풀름)

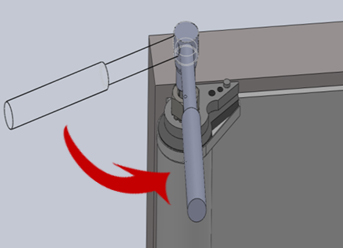

  • 설치5단계
    05

    힌지볼트 육각부에 9MM 소켓런치를 끼운 후 문의 닫힘 방향으로 45도 돌려 유지한다.

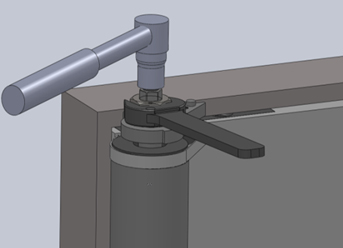

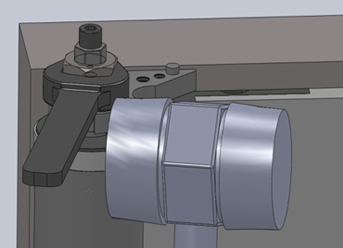

  • 설치6단계
    06

    5번에서 19MM 스페너를 M12너트를 완전히 체결한다.

  • 설치7단계
    07

    M12너트가 풀리지 않도록 망치를 19MM 스페너를 타각한다. (5회 정도)

  • 설치8단계

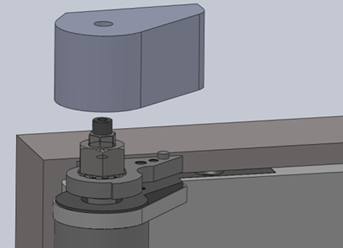

    08

    상부 카바를 끼운다.

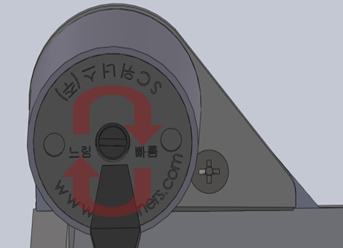

  • 설치9단계
    09

    시공이 완료된 상태에서 일자드라이버로 속도를 조정한다.
