암레스 도어 클로저 (JANUS-1000 시리즈) (일반형) More Wonderful, More Comfortable

암레스 도어 클로저 (JANUS-1000 시리즈) (일반형)

일반형
Door Closer
설치 동영상

일반형
Door Closer
설치 설명

  • 설치1단계
    01

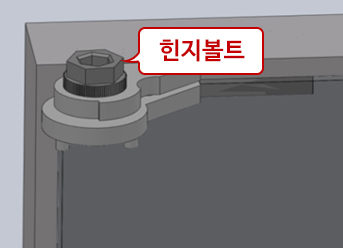

    힌지볼트를 문틀과 문작힌지에 끼우고 19mm스페너로 완전히 잠근후 약 1mm정도를 풀어 놓는다.

  • 설치2단계
    02

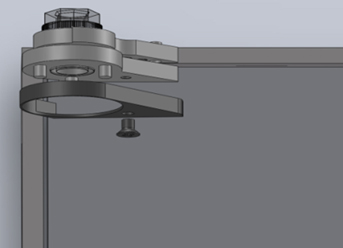

    조인트 커버를 끼우고 + 드라이버를 이용하여 문짝힌지에 M5접시머리 볼트를 조인다.

  • 설치3단계
    03

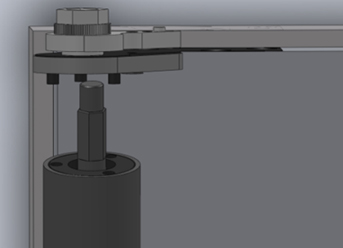

    문짝힌지 3구핀과 제품 3구홀에 체결한다.
    (힌지볼트 육각과 제품샤프트 육각이 일치된 상태로 체결한다)

  • 설치4단계
    04

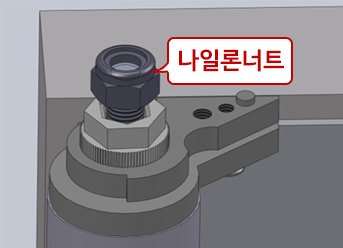

    14mm 너트를 이용하여 힌지볼트 윗부분 샤프트에 너트를 체결한다. (너트를 너무 조이면 문짝이 따라 올라가므로 문짝이 따라 올라가지 않을 정도로 잠가준다.)

  • 설치5단계
    05

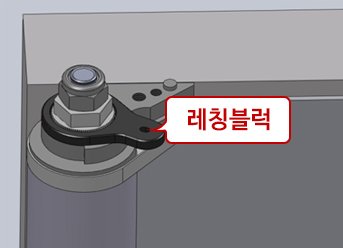

    레칭블럭을 힌지볼트의 세레이션자리에 끼워넣는다. (레칭블럭을 힌지볼트의 끼울 시 문틀힌지의 축과 약 45도 정도로 끼워 넣는다.)

  • 설치6단계
    06

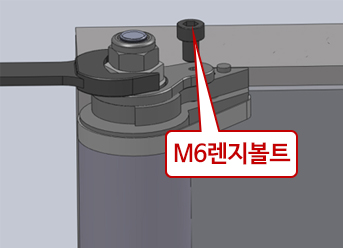

    ① 19mm 스페너를 힌지볼트의 19mm부위에 끼워넣고 문 닫히는 방향으로 젖힌다.
    ② 6mm 렌지볼트를 문틀힌지의 홈에 체결한다. (5mm 렌지를 사용하여 잠근다.)

  • 설치7단계
    07

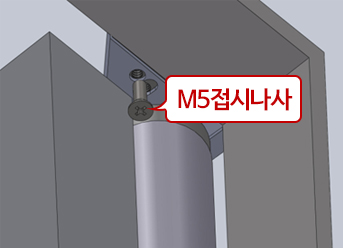

    ① 도난방지 커버를 끼운다.
    ② 문을 90도 정도 열은후 M5접시나사를 +자 드라이버로 조인다.

  • 설치8단계
    08

    ① 시계방향으로 조인다(느려짐)
    ② 반시계 방향으로 푼다(빨라짐)
